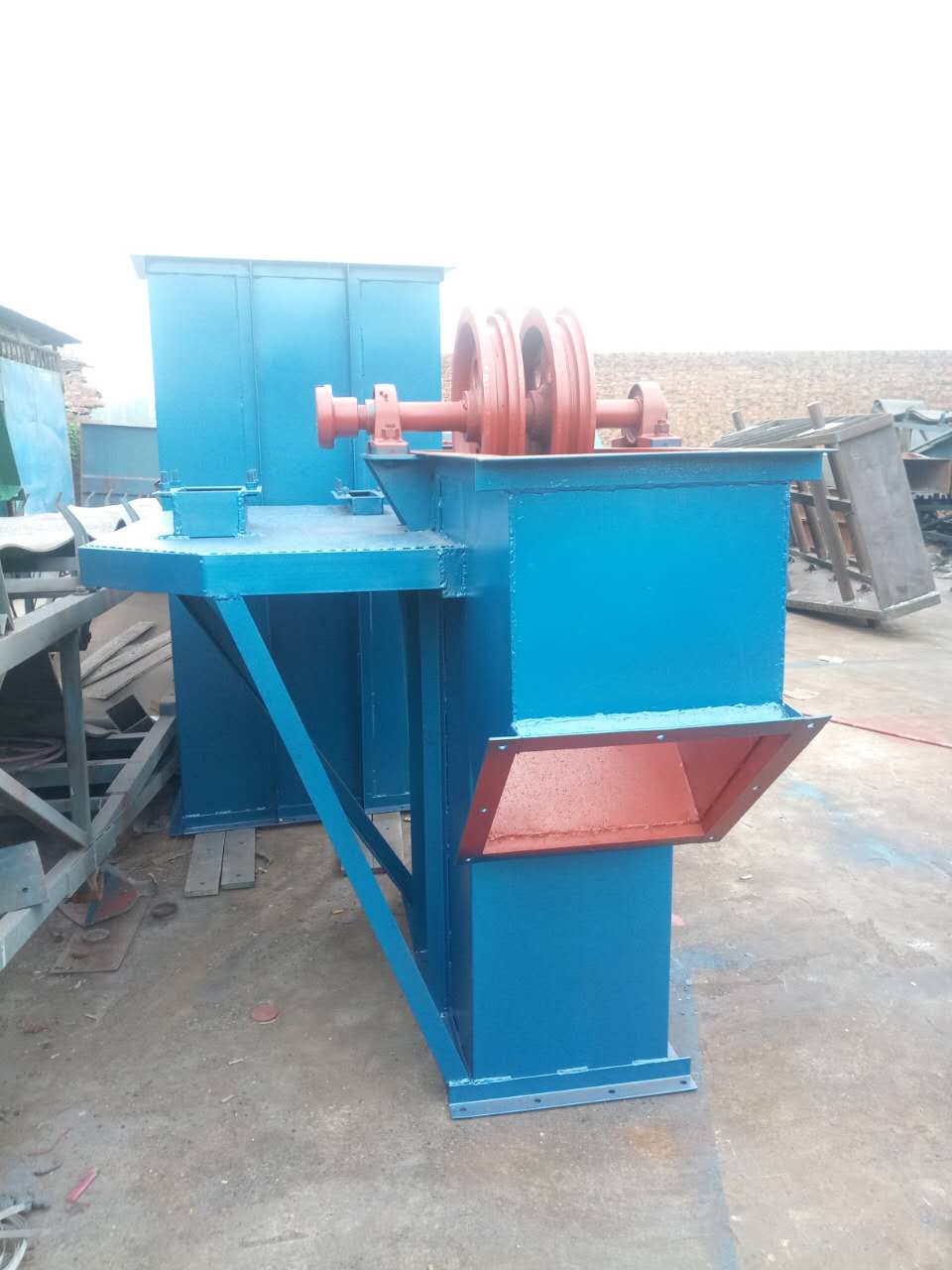

GTD斗式提升機在熟料生產線上的應用

  新鄉立友機械有限公司螺旋輸送機知識.斗式提升機知識講解課，希望對您有所幫助.

  GTD315膠帶斗式提升機，用于熟料預分解線的原料入庫工藝，對提升機進行了一些改進。現將生產中遇到的問題和改進方法闡述如下。

  1.改進斗子固定螺栓，杜絕斗事故

  二.結構變化

  熟料生產線使用的斗式提升機規格為GTD315,提升高度44.7m.提升能力為100m3/h.斗容10L/個.每個斗子用三個M10螺栓固定在膠帶上，L緊螺栓混合機攪拌機乳化機分散機按預緊力要求固定。然而，斗螺栓經常斷裂。.掉斗等事故嚴格影響設備的安全運行。經過分析，我們認為，GTD斗式提升機理論斗速1315.34m/s,轉向時離心力大，比一般提升機斗速度快，使用時離心力大A3鋼制螺栓不能完全滿足安裝說明書中預緊力的要求。為此，更換所有固定螺栓。改進后，雙負荷運行10個月.沒有斷螺栓問題。

  2.改進膠帶接頭方法，防止膠帶斷開

  GTD315斗式提升機采用膠帶，系鋼絲繩芯膠帶.膠帶接頭夾板結構不合理.影響提升機的正常運行。有時硯臺會從接頭上斷開，造成嚴重事故。造成此事故的原因如下：

  (l)接頭夾板不均勻，導致接頭部分膠帶受力不均勻。(2)膠帶接頭螺栓孔過多或螺栓孔過大，帶內鋼斷裂較多。(3)膠帶接頭夾板壓緊螺栓預緊力未達到或壓緊螺栓塑性變形。接頭夾板改進后，連續重負荷運行證明電梯運行平穩。

  驅動輥固定螺栓松動和橡膠脫落的處理

  3.GTD315膠帶斗式提升機，使用近三個月后，金震機械發現兩起事故隱患。(1)滾筒和輪毅的法蘭固定螺栓全部松動。(2)兩塊干燥的橡膠脫落，其他都有不同程度的脫膠。針對問題，我們采取的措施是用鋼絲串聯滾筒和輪級固定螺栓鉆孔，防止螺母因滾筒轉向而松動或斷裂。將滾筒上的橡膠換成帶有5層帆線的橡膠帶，再次與滾筒干燥.將膠帶和滾筒鉆孔固定在彼此相鄰的兩個部分。***防止皮膚脫落和脫膠。經過7個月的索負荷運行，索負荷運行。.上述部位無異常現象。

  4.改進斗式提升機材多報警安裝位置

  GTD315起重機材料多報節器原安裝位置在負荷80%的情況下運行，由于材料多報替，系統多次停事后檢查起重機底部無骨料。經觀察分析，金震機械認為起重機進料滑子高.原料進入斗式提升機斗后，形成少量飛濺沖擊。此外，當斗內未卸下的殘留物料墜落時，也會發生碰撞和飛濺。多料報警器為薄膜式，反應靈敏，碰撞或飛濺物料會造成誤報協會。針對這個問題，我們改進了多料報竹器的安裝位置。改進后，報竹器沒有誤報。

  GTD315膠帶斗式提升機，通過以上幾點改進，使用良好，額定負荷下，運行平穩.與鏈?zhǔn)教嵘龣C(jī)相比，斗式提升機維，金屬磨損少，設備操作簡單，是理想的粉狀物料提升設備。
